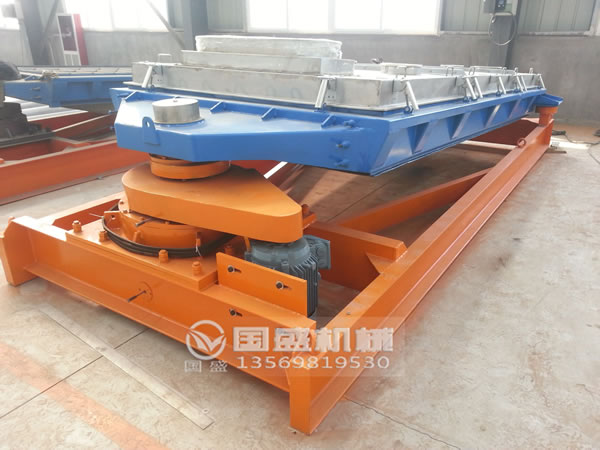

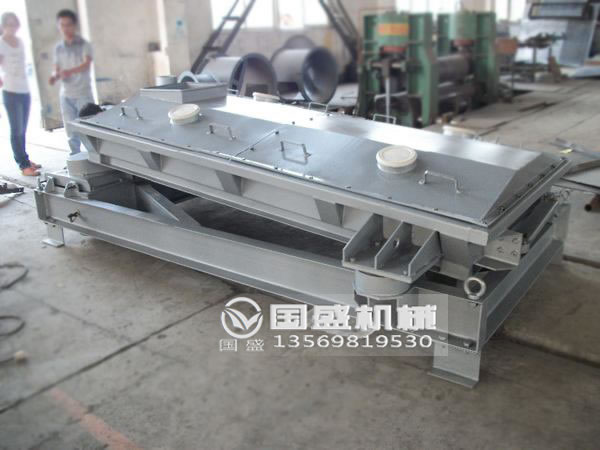

平面回轉篩是引進國外先進技術開發的又一種新型篩分設備又叫方形搖擺篩。本機具有設計合理、運行平穩、全封閉結構、無塵染、防堵孔、防粘網等優點，特別是對吸濕性強、粘性大、易堵孔粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉篩分機上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命、噪音小、篩分面積大等優點。
1、全封閉結構，粉塵少，噪音低，改善了工作環境，符合環保要求；
2、出料口內部流線形設計，解決了物料沉積，避免交叉污染；
3、無塵染，防堵孔，防粘網，大大提高了篩分效率；
4、無垂直振動，篩網使用壽命更長；
5、應用于顆粒料、破碎料的專業分級和二次循環粉碎工藝篩分。

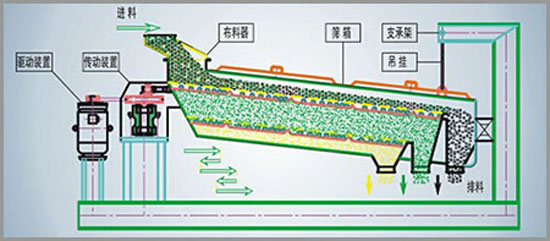

平面回轉篩的工作原理主要是利用偏心塊的運動來實現的，它的運動形狀是勻速往復回旋運動，傾角一般為4-9度。并通過驅動箱傳給篩機，物料在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，*后在出料端變成近似往復直線運動。
物料通過進料口進入篩體后，在振動力的作用下，能夠較均勻地分布在平面回轉篩的篩面上，并且下層較小的物料可以迅速通過篩網，上、下兩層物料同時向出料端運動。
| 層數 | 型號 |
篩面規格 (寬×長) (mm) |
篩箱行程 (mm) |
電動機 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
自重 (kg) |
|
|
功率 (kw) |
轉速 （rpm) |
|||||||||
| 1層 | BZSJ1000×1400 | 1000×1400 | 63.5 | 1.5 | 960 | 2731 | 962 | 1168 | 1200 | 715 |
| BZSJ1000×2100 | 1000×2100 | 63.5 | 1.5 | 960 | 3285 | 962 | 1156 | 1200 | 980 | |
| BZSJ1000×3000 | 1000×3000 | 63.5 | 1.5 | 960 | 4484 | 1035 | 1194 | 1251 | 1200 | |
| BZSJ1500×2100 | 1500×2100 | 63.5 | 1.5 | 960 | 3460 | 1035 | 1708 | 1759 | 1380 | |
| BZSJ1500×3000 | 1500×3000 | 76 | 2.2 | 960 | 4232 | 1362 | 1778 | 1892 | 1340 | |
| BZSJ1500×3600 | 1500×3600 | 76 | 5.5 | 960 | 5098 | 1352 | 1956 | 2048 | 2410 | |
| BZSJ1200×3600 | 1200×3600 | 76 | 5.5 | 960 | 5263 | 1327 | 2464 | 2556 | 2020 | |
| 2層 | BZSJ1000×2100 | 1000×2100 | 63.5 | 1.5 | 960 | 3743 | 1121 | 1308 | 1378 | 1400 |
| BZSJ1000×3000 | 1000×3000 | 76 | 4 | 960 | 4575 | 1317 | 1270 | 1546 | 1840 | |
| BZSJ1500×2100 | 1500×2100 | 63.5 | 4 | 960 | 3728 | 1330 | 1781 | 1946 | 1710 | |
| BZSJ1800×3600 | 1800×3600 | 76 | 7.5 | 960 | 5305 | 1500 | 2256 | 2459 | 3880 | |
| BZSJ1500×3000 | 1500×3000 | 76 | 7.5 | 960 | 4765 | 1397 | 1956 | 2159 | 2780 | |
| BZSJ1500×3600 | 1500×3600 | 76 | 7.5 | 960 | 5365 | 1368 | 2032 | 2159 | 3180 | |
| 3層 | BZSJ1000×2100 | 1000×2100 | 63.5 | 5.5 | 960 | 4854 | 1422 | 1435 | 1549 | 2150 |
| BZSJ1500×3000 | 1500×3000 | 76 | 5.5 | 960 | 4765 | 1391 | 1956 | 2159 | 3200 | |
| BZSJ1800×3600 | 1800×3600 | 76 | 7.5 | 960 | 5200 | 1500 | 2400 | 2500 | 4170 | |
| BZSJ2000×5000 | 2000×5000 | 92 | 11 | 960 | 5400 | 2000 | 2750 | 2810 | 5500 | |
平面回轉篩基本操作:
1、檢查各部件間是否正常，緊固件是否有松動現象，特別是振動電機；
2、篩分機在運轉過程中，發現有任何不正常聲音應立即停機檢查，故障未消除前不得投入運行；
3、振動電機累積100小時內為初運行時期，在此期間，每班應對地角腳螺栓緊固一次；
4、平面回轉篩在每次使用后，需要確認機內物料空倉后方可關機，以免物料沉積堵塞篩孔。
平面回轉篩日常維護:
1、定期檢查篩面及時進行清理，并定期檢查篩網張緊程度是否有斷裂現象及時更換；
2、運轉200小時左右，應對振動電機軸承進行潤滑，用黃油槍向軸承內添加潤滑油，其牌號為：1號鈣-納基潤滑脂。
